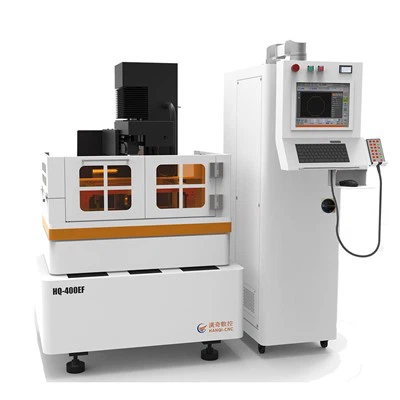

Напълно CNC серво електроерозионна машина за рязане на тел с 5-контрол на осите 4-осово свързване със серво обработка

1. Изключително ниска загуба на молибденов проводник

2. 150000 mm² Без загуба на проводник, допълнителен доход за вас

3. (Състояние на рязане: 9000 mm²/H|режеща течност на водна основа|стомана|височина на детайла 60 mm)

4. Максимална ефективност на рязане: над 300 mm²/ мин или повече

5. Оптимална грапавост на повърхността: Ra По-малко или равно на 0.6 μM

6. Интегрирана структура на цялата машина

7. Поддържа програмиране на G код

8. Използвайте молибденова тел за обработка на детайлите

1. Отливки от същия клас в швейцарската машиностроителна индустрия, C-тип структура (HT250)

2. Оста XY използва водеща релса за водещ винт на ниво P на Тайван HIWIN

3. Осите X и Y се управляват от серво мотори (мотори и драйвери на Panasonic)

4. Осите U, V и Z се управляват от хибриден стъпков двигател (персонализиран от Hanqi)

5. Ръчна система за смазване за винтова водеща релса (ръчна помпа за смазване)

6. Стандартна структура за рязане на конус ± 6 градуса, опционална структура на рязане на конус ± 12 градуса;

7. Работна маса против ръжда и корозия (персонализирана от Hanqi)

8. Системата Windows 7 е оборудвана с CNC система, независимо разработена от Hanqi

9. Интегриран индустриален контролен компютър (персонализиран от Hanqi)

10. Операционната станция на компютъра може да се завърти на 90 градуса за лесна работа

11. Интегриран дизайн на главния електрически шкаф (с по-малка площ)

12. Независимо разработена верига за обработка на разряд на Hanqi

1) Председателят е работил в Hanchuan Machine Tool Factory в Китай (1986-2005), фокусирайки се върху областта на електрическата обработка в продължение на почти 40 години;

2) Компанията е създадена през 2005 г., като нейната фабрика се намира във високотехнологичната зона на Суджоу, Китай, покриваща площ от 20 000 метра²;

3) Това е високотехнологично предприятие в провинция Дзянсу и специализирано, рафинирано и иновативно предприятие в провинция Дзянсу;

4) С над 80 служители и близо 20 изследователски и развойни служители, това е предприятие, ориентирано към научноизследователска и развойна дейност;

5) Въвеждане на системата за управление на качеството ISO9001 и използване на трикоординатната система на Carl Zeiss за прецизно изпитване на компоненти на машинни инструменти;

6) През 2016 г. се ангажирахме в продуктово сътрудничество с Beijing Agie Charmilles Industrial Electronics Co., Ltd;

Какво е EDM обработка?

Обработката с електроразряд, EDM, е производствен процес, при който материалът се отстранява от детайла с помощта на бърза последователност от разряди на електрически ток между електроди, потопени в диелектрична течност. Процесът се използва за производство на части, които не могат да бъдат обработени. Тъй като EDM не използва механична сила за отстраняване на материала, той се счита за нетрадиционен.

EDM е изключително прецизен процес, който е идеален за оформяне на сложни и сложни форми и е способен да оформя твърди метали като титан. Материалите, оформени с EDM, трябва да бъдат електропроводими, за да бъде процесът успешен.

Електродът на обработвания детайл, анодът, на EDM машина е свързан към положителния извод на DC захранване, докато електродът на инструмента, катодът, е свързан към отрицателния извод. Електродите са потопени в диелектричната течност и са разделени от искровата междина. Искрите генерират изключителна електротермична топлина в зоната на искрова междина, която разтапя и изпарява части от повърхността на детайла, процес, известен като искрова ерозия.

Процесът на EDM обработка с тел, алтернатива на EDM обработката с потъване, работи много като лентов трион за дърво, използващ тел за процеса на рязане. Жицата, изработена от мед или месинг, има електрически разряд с високо напрежение, който преминава през нея, което прави възможно телта да прорязва дебелината на детайла.

Телта при обработката на EDM тел създава искра в дейонизирана вода, където проводимостта се контролира прецизно. Водата охлажда материала и отмива отстранения материал с чиста диелектрична течност, която постоянно се изпомпва в процеса, за да отмие излишните отпадъци.

Екстремните температури на EDM процеса бързо премахват излишния материал от детайла чрез изпаряване и топене или искрова ерозия. Разтопеният метал се отстранява частично. Тъй като електрическият потенциал се оттегля, плазменият канал вече не се поддържа и генерира натиск или ударни вълни, докато се срива. Това евакуира разтопения материал, образувайки кратер от материал, който се отстранява около мястото на искра.

Материалът се отстранява чрез образуването на ударни вълни, тъй като плазменият канал се срива поради прекъсване на електрическия потенциал, където работният материал става положителен, а инструментът - отрицателен. Докато електроните удрят детайла, се образуват кратери от нагряването, топенето и отстраняването на материала, тъй като положителните йони удрят инструмента, което води до износване на инструмента.

Електроерозийната обработка изисква голяма мощност. Генераторите, използвани за процеса, трябва да могат да доставят необходимата мощност, за да може процесът да протича ефективно и успешно. Те се избират в зависимост от способността им да генерират мощностните параметри на процеса.

EDM (DIE SINKER)/WIRE EDM машини се използват широко в различни индустрии, като дигитални домакински уреди, автомобилостроене, медицинско оборудване, полупроводникови опаковки, плесенна индустрия, аерокосмическа, алуминиева промишленост, обзавеждане за баня, военно производство и др.

SUZHOU HANQI CNC ОБОРУДВАНЕ CO., LTD.е създадена през 2005 г., специализирана в производството и персонализирането на различни прецизни CNC електроерозионни машини (EDM) и CNC телени EDM машини за рязане (WEDM) за повече от 30 години. Отливките за машинни инструменти, същата като швейцарската марка, са преминали всички основни инспекции на компоненти с помощта на немски координатен тестер Zeiss и са си сътрудничили със швейцарска технология, за да гарантират прецизността и стабилността на EDM машините. Машините с ЦПУ Hanqi (EDM/WEDM) се използват широко в различни индустрии, включително производство на матрици, производство на автомобили, технология за чипове, медицинско оборудване, електроника, електричество, хардуер, пластмаси и др. Hanqi CNC си сътрудничи с няколко световноизвестни марки, включително THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC , KNUTH и т.н. Нашата фабрика има съответните международни авторитетни сертификати като ISO9001, IS014001, CE, UL, ETL и т.н. Нашите продукти имат висока рентабилност и са изнесени в повече от 30 страни и региони по света. С висококачествени и високопрецизни машинни инструменти (водещи в индустрията в точността на обработка с MS-WEDM/EDM), ние можем да обработваме много сложни компоненти и сме предпочитани от клиенти от различни страни, като по този начин натрупваме голям брой висококачествени домашни и чуждестранни дългосрочни кооперативни клиенти.
